    【充电桩小科普】如何分辨直流充电桩和交流充电桩?

    帖子创建时间:  2016年07月13日 16:47 评论:1 浏览: 632 投稿

    深圳市日图科技是国内最大测试测量仪器综合服务供应商!日图科技专业提供:示波器、频谱仪、逻辑分析仪、信号发生器、万用表、热成像仪、示波器探头、功率分析仪、电气测试产品、电子负载等等测试测量仪器综合解决方案.今日为各位网友充电桩的问题!大家知道,充电桩是给电动汽车”加油”的充电设施,充电桩又分为交流充电桩和直流充电桩,那么交流桩和直流桩又有什么不同呢?

     一、什么是充电桩



    充电桩其功能类似于加油站里面的加油机,可以固定在地面或墙壁,安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内,可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接,输出端都装有充电插头用于为电动汽车充电。



    undefined

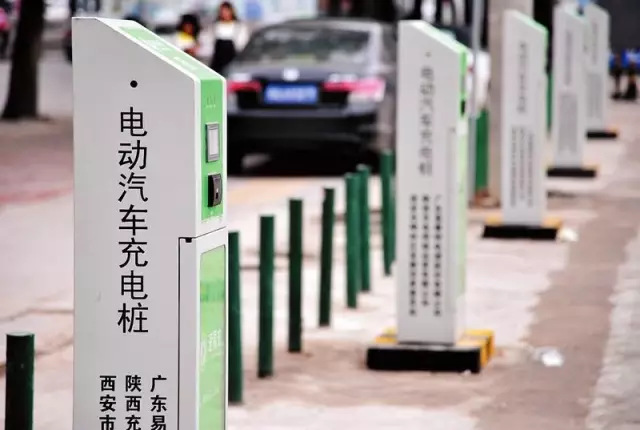

    图1 路边的充电桩



    充电桩目前分为交流充电桩和直流充电桩。交流桩输出单相/三相交流电通过车载充电机转换成直流电给车载电池充电,功率一般较小(有7kw、22kw、40kw等功率),充电速度一般较慢,故一般安装在小区停车场等地。



    undefined

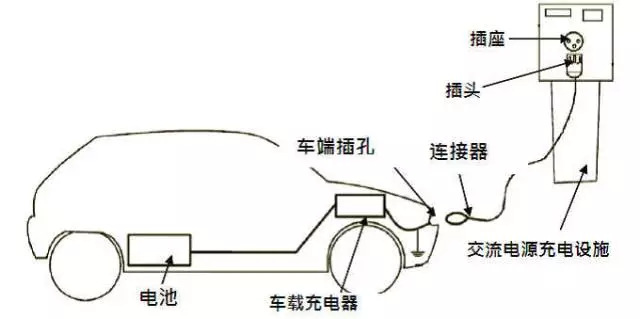

    图2 交流充电示意图



    直流充电桩(或称非车载充电机)则是直接输出直流电给车载电池进行充电,功率较大(有60kw、120kw、200kw甚至更高),充电速度较快,故一般安装在高速公路旁的充电站。



    undefined

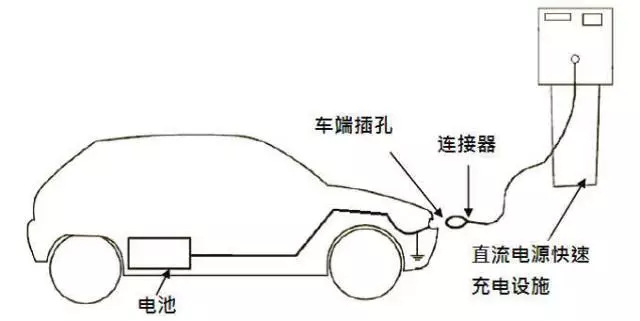

    图3 直流充电示意图



    那么从桩的外观怎么判断一个桩是直流桩还是交流桩呢?



    一般来说,直流充电桩体型比较粗犷(由于内部有一定数量的AC-DC电源模块,功率越高,模块数量越多,桩体越大),交流充电桩比较娇小。更明显的一点差别是:其枪头(充电线路)不一样,直流充电桩是9线插头,而交流充电桩是7线插头。



    二、直流充电桩的充电线路



    undefined


    图4 直流充电示意图



    如上图,直流充电桩输出由9根线组成,分别是:



    • 直流电源线路:DC+、DC-;

    • 设备地线:PE;

    • 充电通信线路:S+、S-;

    • 充电连接确认线路:CC1、CC2;

    • 低压辅助电源线路:A+、A-。



    直流充电桩就是通过这9根线给电动汽车进行充电,详细的充电流程我们将在后续的文章进行介绍。



    三、交流充电桩的充电线路





    undefined

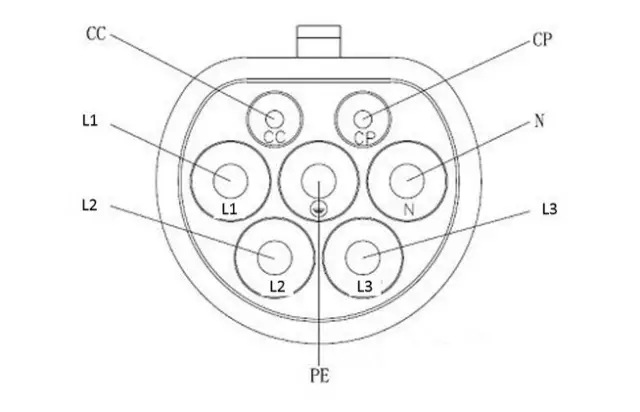

    如上图,交流充电桩输出由7根线组成,分别是:



      • 交流电源线路:L1、L2、L3;

      • 设备地线:PE;

      • 中线:N;

      • 连接确认线路:CC;

      • 控制引导线路:CP。



    交流充电桩就是通过这7根线给电动汽车进行充电,详细的充电流程我们将在后续的文章进行介绍。

    文章来源:日图科技

    微信:Ritu-17 微博:日图科技Ritu
