迪普马DS3电磁方向阀

CETOP 03
p max 350 bar
Q max 100 l/min

安装面尺寸



工作原理

该阀是一种板式安装直动式电磁方向控制阀。底板
 CETOP RP121H  -
4.2-4-03   ISO 4401-03
阀体由高强度铸铁制成,阀体内铸有宽大的流道,
可以减少流体压力损失。带可更互换线圈,内装有湿
式电磁铁芯(关于电磁铁更多信息见第7节)。
该阀具有三通阀和四通阀两种形式,具有油口排列不
同的可互换阀芯
该阀可采用直流式或交流电磁铁,直流电磁铁也
可采用交流供电,但需使用带桥式整流器的插头(
目录49 000)
- DS3方向阀直流电磁铁也可选用下列特殊形式:

带缓冲用的固定式节流器  (12.2)


性能参数


























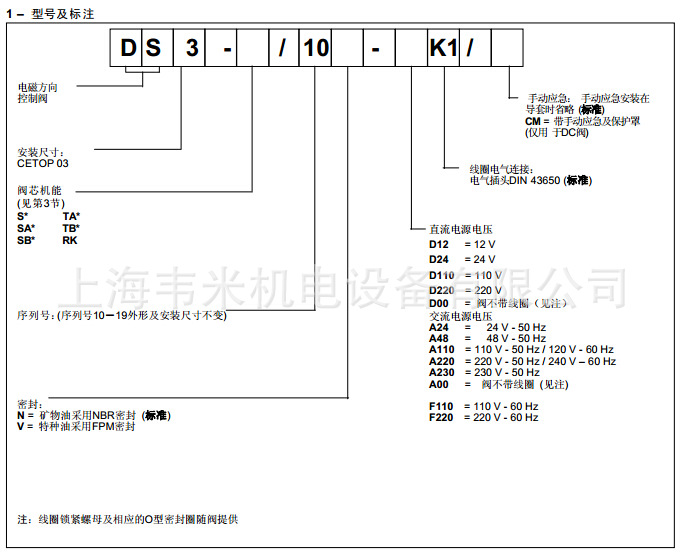

2 – 液压油
通常应使用符合ISO 6743/3标准的HL或HLP液压油,对HFD-R(磷酸脂)应使用FPM密封
(选项V);
若使用其它油,如HFA、HFB、HFC时; 请咨询我们的技术部门。
当工作油温高于70°C时,将会导致液压油和密封过快老化与变质。应注意保持液压油稳定的物理和化学性能。
4 – 压力降-流量特性曲线△p-Q (在温度50℃,油液粘度36cst条件下测得)
5 – 切换时间
表中数据是根据ISO6403标准,使用粘度为36cst的矿物油,
在在温度50℃条件下测得。

6 – 工作限制
图中曲线反映了了不同阀芯方向阀的工作流量限制与压力的关系。
数据测量按ISO 64003标准,电磁铁工作温度为额定温度,供应电压为额定电压的 90%.
在使用粘度为36cst矿物油,温度为50℃的条件下测得。油液过滤精度应符合NAS 1638 7级。
注: 图中曲线及数据与电磁阀的型号及种类有关。若4通阀的A口或B口堵死,则使用时限制将会大幅减少。
带缓冲功能(选项 /F*) 阀的流量压力性能会受设定时间的影响。有关应用的详细信息,请咨询我们的技术部门。

7 – 电气性能
7.1 电磁铁
电磁铁通常由两部分组成:导套和线圈。导套通过螺纹安装在阀体
上,移动铁芯浸在油中,可在导套内无摩擦运动。导套内其它不见
也与阀回油口相通。具有良好的散热效果。线圈通过圆螺母固定在导
套上。线圈可360°转动以固定在合适的方向上。
电压波动范围
最大开关频率
负载率
电磁兼容性(EMC)
± 10% Vnom
18.000 ins/hr
100%
注1: 为了进一步减少电磁干扰,建议使用H型电气插头。这样
可避免电磁铁通电时引起的峰值。(参见CAT49)

7.2 直流电磁阀电流及消耗功率
表中列出不同型号线圈下直流线圈中的电流和消耗功率。
当采用交流电 (50或60 Hz) 通过整流电路供给电磁阀时,可采用带桥式
整流的“D”型电气插头(见目录49 000)。

7.3  交流电磁阀电流及消耗功率
表中列出了不同型号的线圈下的瞬时及保持电流和消耗功率。

8 – 安装
具有对中弹簧和复位弹簧的阀可在任意方位安装。RK型阀(不带弹簧,机械定位)则必须安装在水平
位置。该阀可用螺钉或螺栓固定在安装板上,安装板的不平度和粗糙度等级则应等于或大于在图中的
精度等级。如果达不到上述等级,则在阀与安装板直接很容易产生阀与安装板之间很容易产生油液泄
漏。

9 - 电气插头
电磁阀本身不带有电气插头,必须单独订货。
电气插头的型号及代码,参见目录49 000.

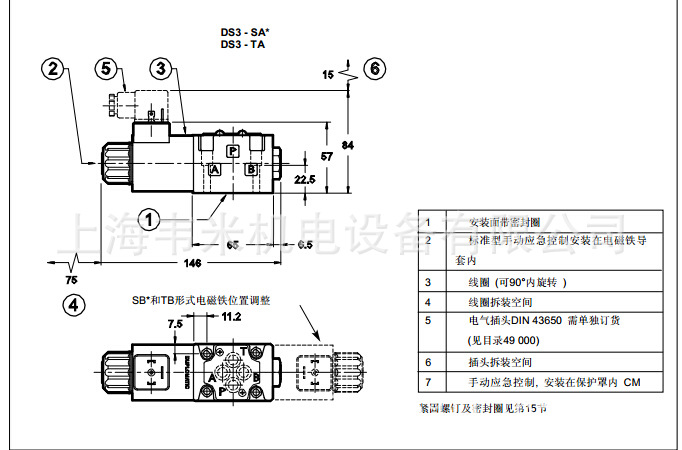

10 - 直流型电磁阀外型及安装尺寸



11 – 交流型电磁阀外型及安装尺寸 [mm]

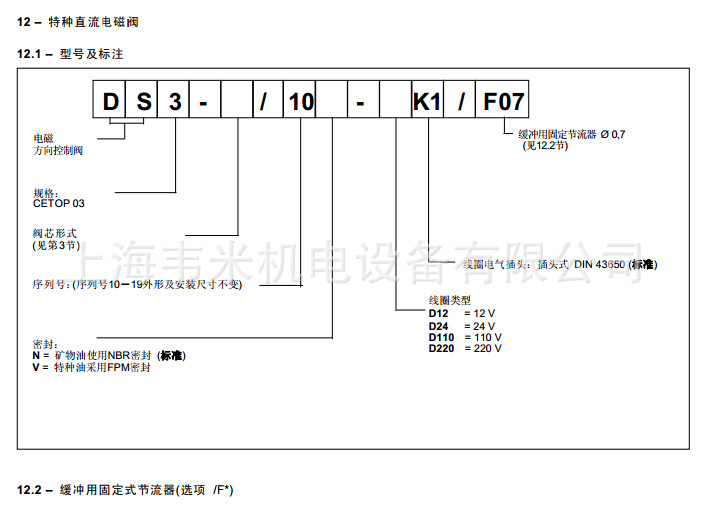

12 – 特种直流电磁阀
12.1 – 型号及标注

12.2 – 缓冲用固定式节流器(选项  /F*)
该功能阀是通过降低阀芯的运动速度实现液压执行机构的平稳
启动与停止。
节流器为两个M3x5的螺钉?,加工有标准的ø 0,7阻尼小孔,安装在
阀体上,它可减小阀芯的运动速度,阀体专门为该型号进行设计,且
节流器不能被替换。
阀的切换时间,即使阻尼孔相同,也会受工作油液的粘度影响,(当
然也包括温度的影响)

表中列出了阀芯形式为S1和S3,阻尼孔ø 0,7时,该阀的切换时
间的节流器时。其它类型,请咨询我们的技术部门。.
数据测量是根据ISO 6403标准,在矿物油粘度为36 cSt,温度
为50℃条件下测得。
13 – 直流电磁阀部件图
